preiswerte komplette Materialprüfmaschine

zum Testen der mechanischen Eigenschaften von Materialien und Produkten.



unsere universelle Prüfmaschine kann alleine oder mit einem PC betrieben werden

Im Lieferumfang ist ein Windowssoftwarepaket zur

Erfassung, Dokumentation und Analyse der Messwerte enthalten

Testmatic System Z3-X500 ist ideal geeignet für alle kleineren mechanischen Belastungstests
für laufende Prüfung in Fabrikation
Schulung und Demonstrationszwecke

Das Gerät eignet sich zur Erfassung von Reißfestigkeit, Dehnung, Druckfestigkeit, Abscherung etc.

typische Anwender sind

    • Qualitätssicherung
    • Entwicklung
    • Wareneingangskontrolle
    • Forschung
    • Produktion
    • Schulung

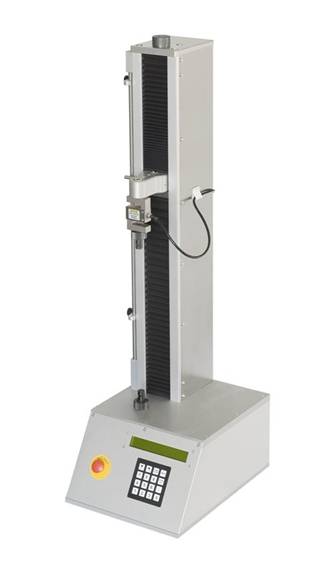

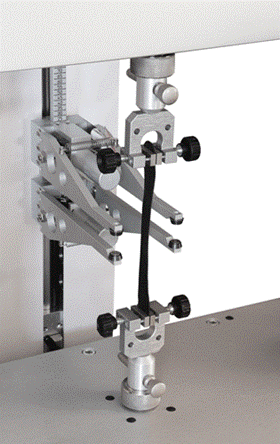

Description: TH2730-kl-Bild

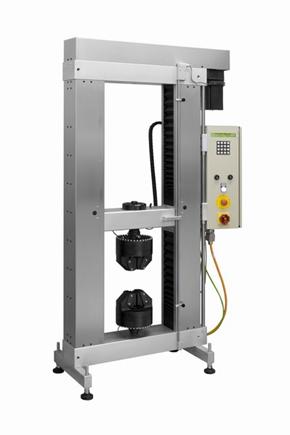

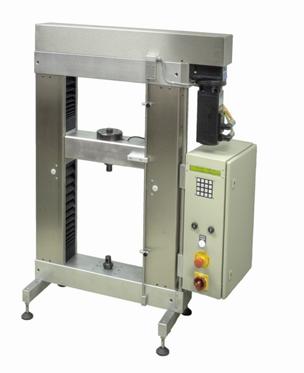

Z3-X500     3kN   500 mm Verfahrweg

Verfügbarkeit:

kurzfristige Lieferung nach Absprache
(ab Lager)



Testmatic System Z3-X500 ist günstiger als Sie erwarten!

  • Robuster Aufbau, stabil, steif und genau
  • eingebauter Mikroprozessor steuert Last, Position und Geschwindigkeit
  • Manueller Steuerungsmodus auch ohne PC verfügbar
  • Einfache Bedienung, keine Schulung nötig
  • Preiswert und sehr flexibel
  • USB Schnittstelle





3 kN Verfahr- / Zugkraft

LCD mit 2 zeiliger Anzeige: Kraft, Weg

Wegmessung mittels Encoder 0.01 mm Auflösung (intern 0.0001mm )

Lastzelle: 0.03 % Linearität 3 kN

Auflösung Lastzelle 200 000 Teile

Verfahrgeschwindigkeit: 1-500 mm/min stufenlos einstellbar unter Last

max. Verfahrgeschwindigkeit: 700 mm/min

robuste Konstruktion aus
Aluminium und V2a

Gewicht: 40 kg



Alle unsere Lastzellen haben eine Linearität besser als 0.03% und werden mit einem Prüfzertifikat geliefert

Es stehen folgende Lastzellengrößen zu Verfügung:

50, 100, 200,500, 1000, 2000, 3000, 5000N

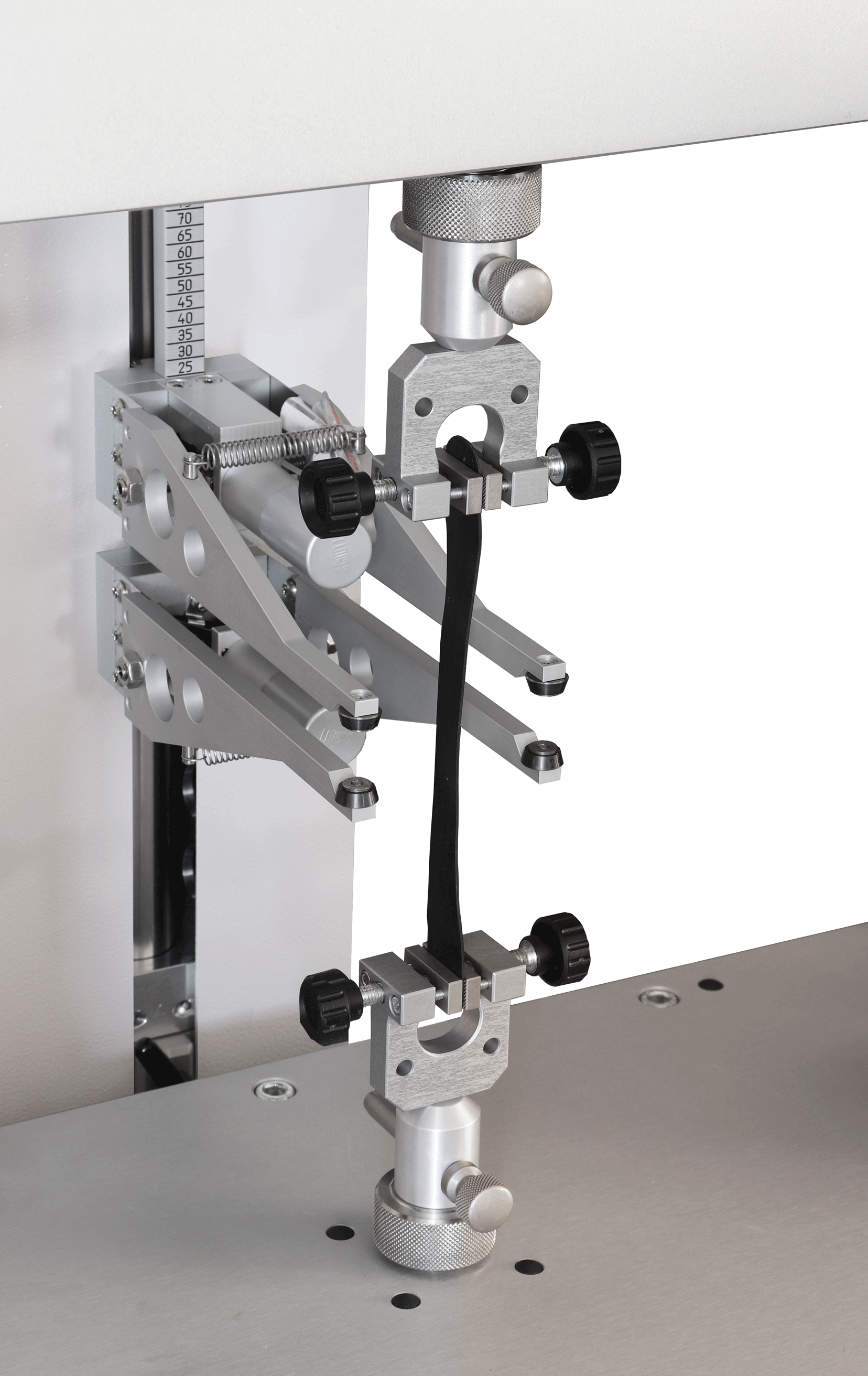

Zum Einspannen empfehlen wir unsere
Spannzeuge und Prüfvorrichtungen nach DIN siehe unsere Homepage

http://www.grip.de





Testmatic

90455 Nürnberg

Hans Traut Str.25



Email :   info@testmatic.de

Fax:       +(49) 9122- 73127
Tel:        +(49) 9122-78711





Description: TH2730-2

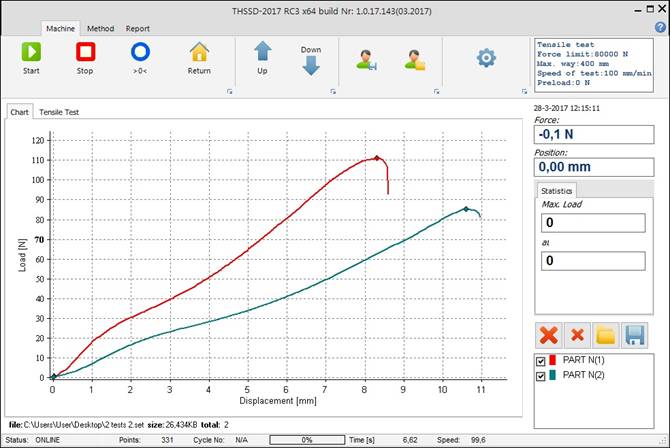

Die Software basiert auf Windows



Sie ist bewusst einfach gehalten um dem Anwender den Einstieg zu erleichtern.

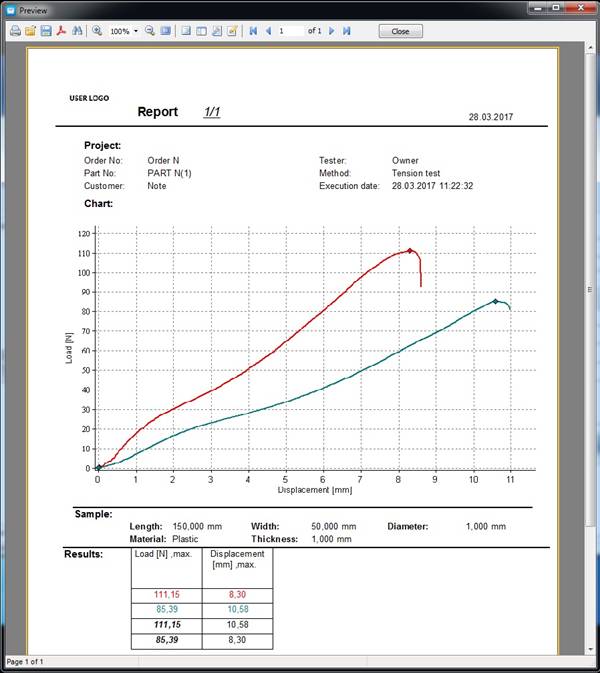

Hier ein typisches Fenster zum Ausdruck von mehreren Graphen



Description: zpm_v4_027



weitere Bilder der Software siehe auch  Bilder des Windowsprogramms



Software zum Herunterladen siehe auch  www.grip-soft.de

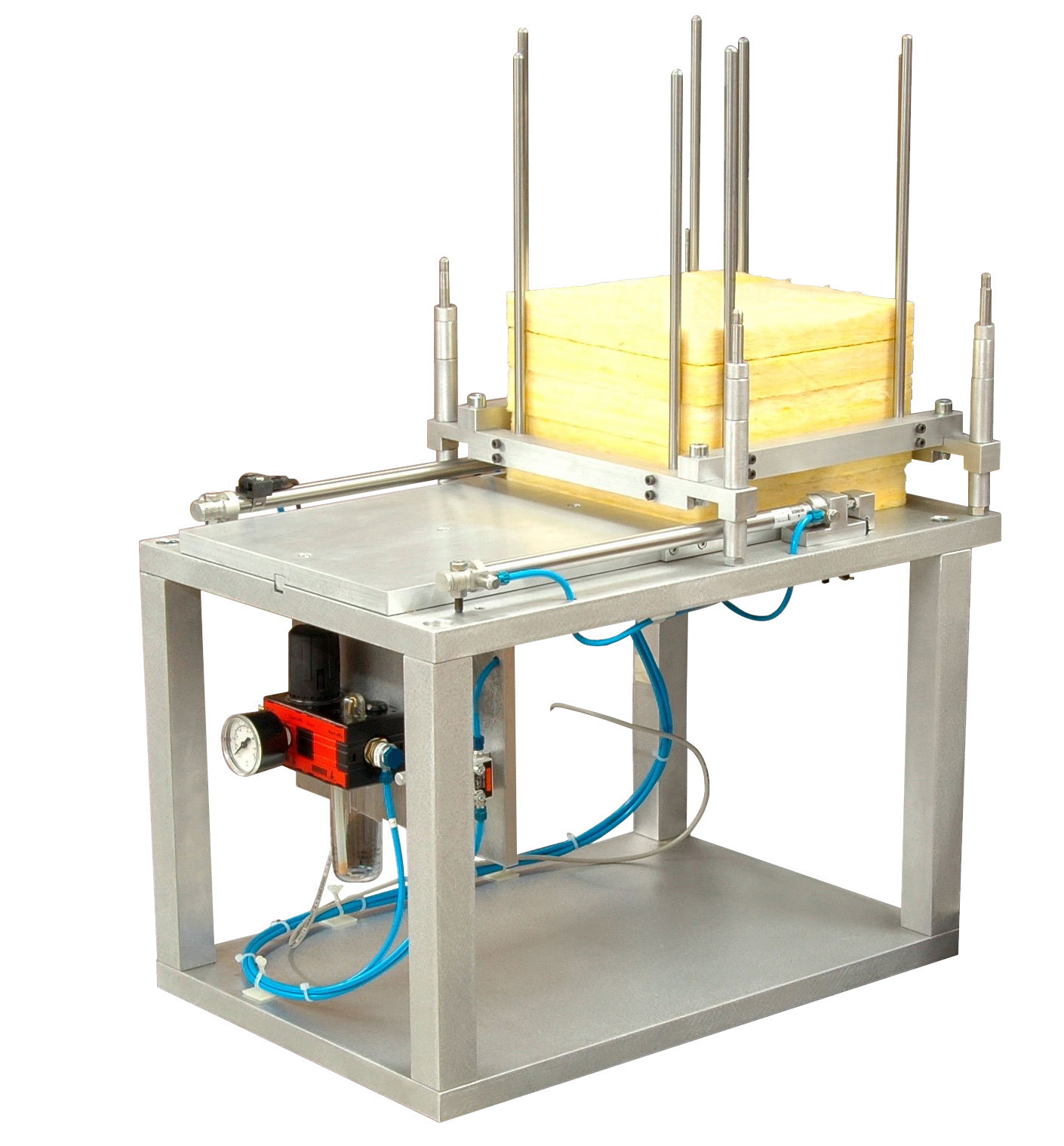

Wir entwickeln und bauen auch Sonderprüfsysteme Spannzeuge und Einzelteile siehe

diverse Bilder von realisierten Speziallösungen:

weitere Spannzeuge für Zugprüfung

weitere Infos zur Software



Datasheets:

Zxxx_Datasheet.pdf

Zxxx_Datenblatt.pdf

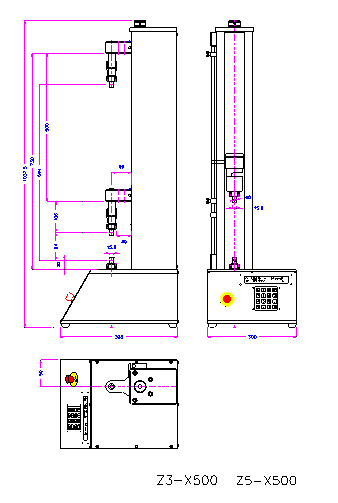

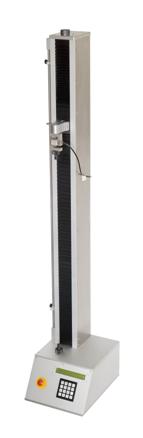

Description: Z3-X500

Z3-X500   Z5-X500

Description: Z3-500



Description: Z3-X1200

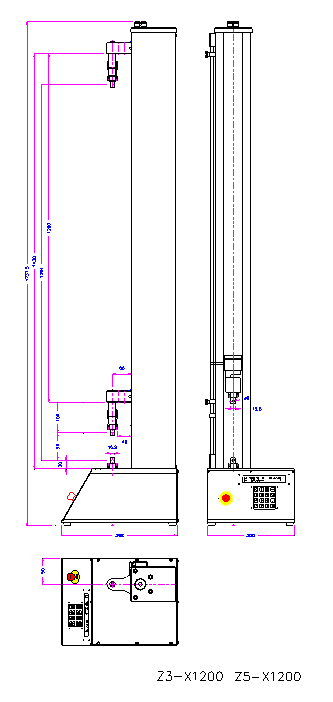

Z3-X1200  Z5-X1200

Description: Z3-Z5-X1200

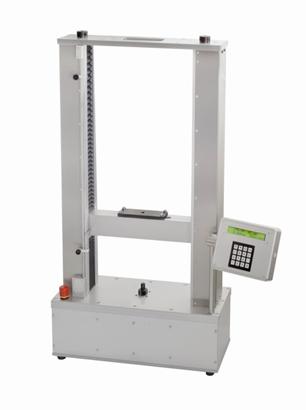

Description: Z10-X700

Z10-X500

Description: Z10-X700

Description: Z10-X1200mm-10kN-tensile-tester

Z10-X1200         TH126

Description: Z10-X1200mm



Description: Z30-X700

Z20-X700

Z30-X700

Z50-X700

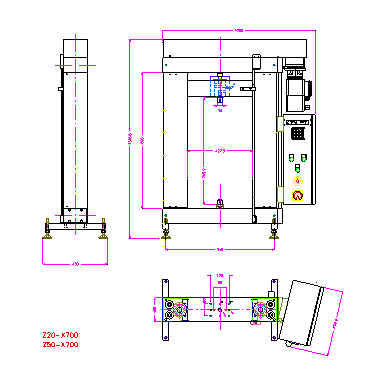

Description: Z20-Z50-X700

Description: Z50-1200+TH175-50---

Z20-X1200        Z50-X1200

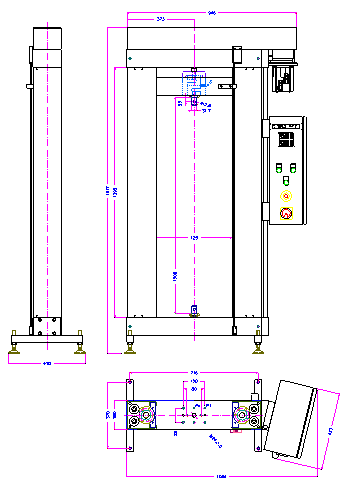

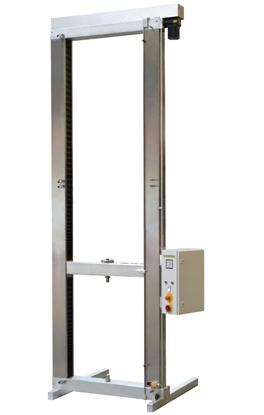

Z3-X1200

Prüfmaschine 3 kN

1200 mm  Verfahrweg

Z5-X1200

Prüfmaschine 5 kN

Description: GrößenänderungZ3-X1200mm

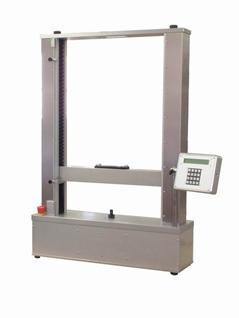

Z10-X700

Prüfmaschine 10 kN

700 mm Verfahrweg

Description: Z10-X700

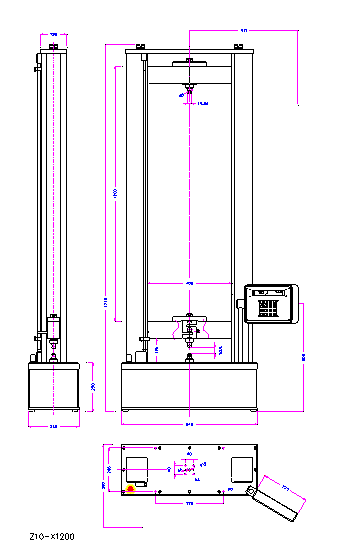

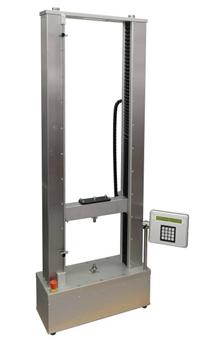

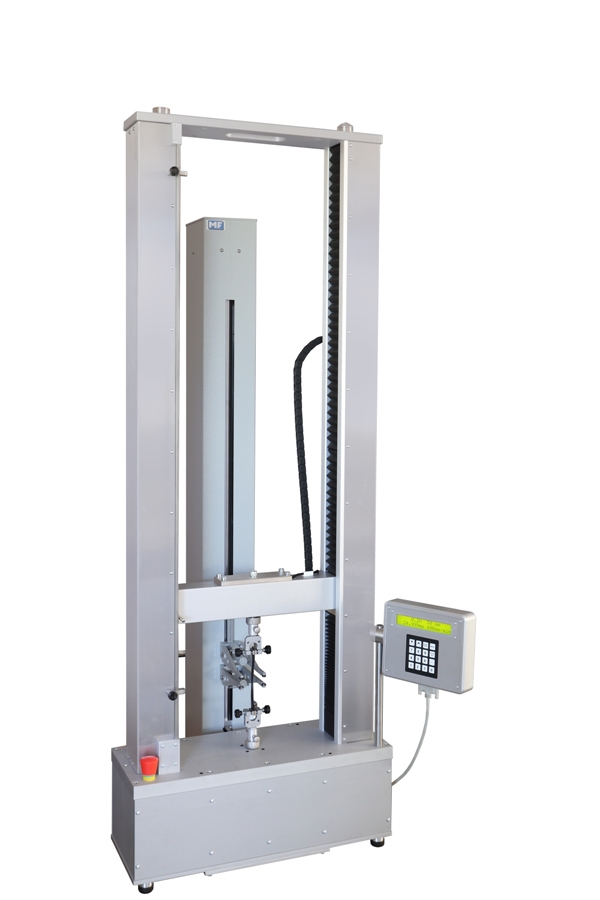

Z10-X1200

Prüfmaschine 10kN

1200 mm Verfahrweg

Description: Z10-X1200mm-10kN-tensile-tester

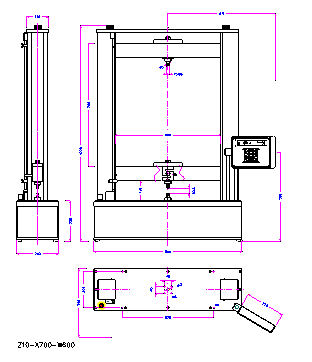

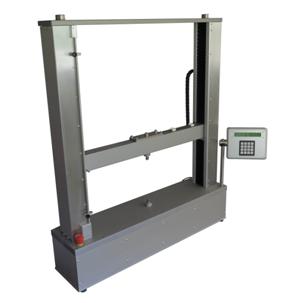

Z10-X700-W600

Prüfmaschine  10 kN

700 mm Verfahrweg

lichte Weite 600 mm



Description: GrößenänderungGrößenänderungZ10-X700mm-W600mm-10kN-tensile-tester

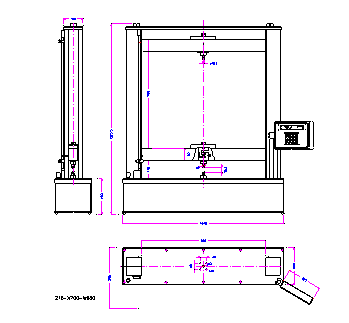

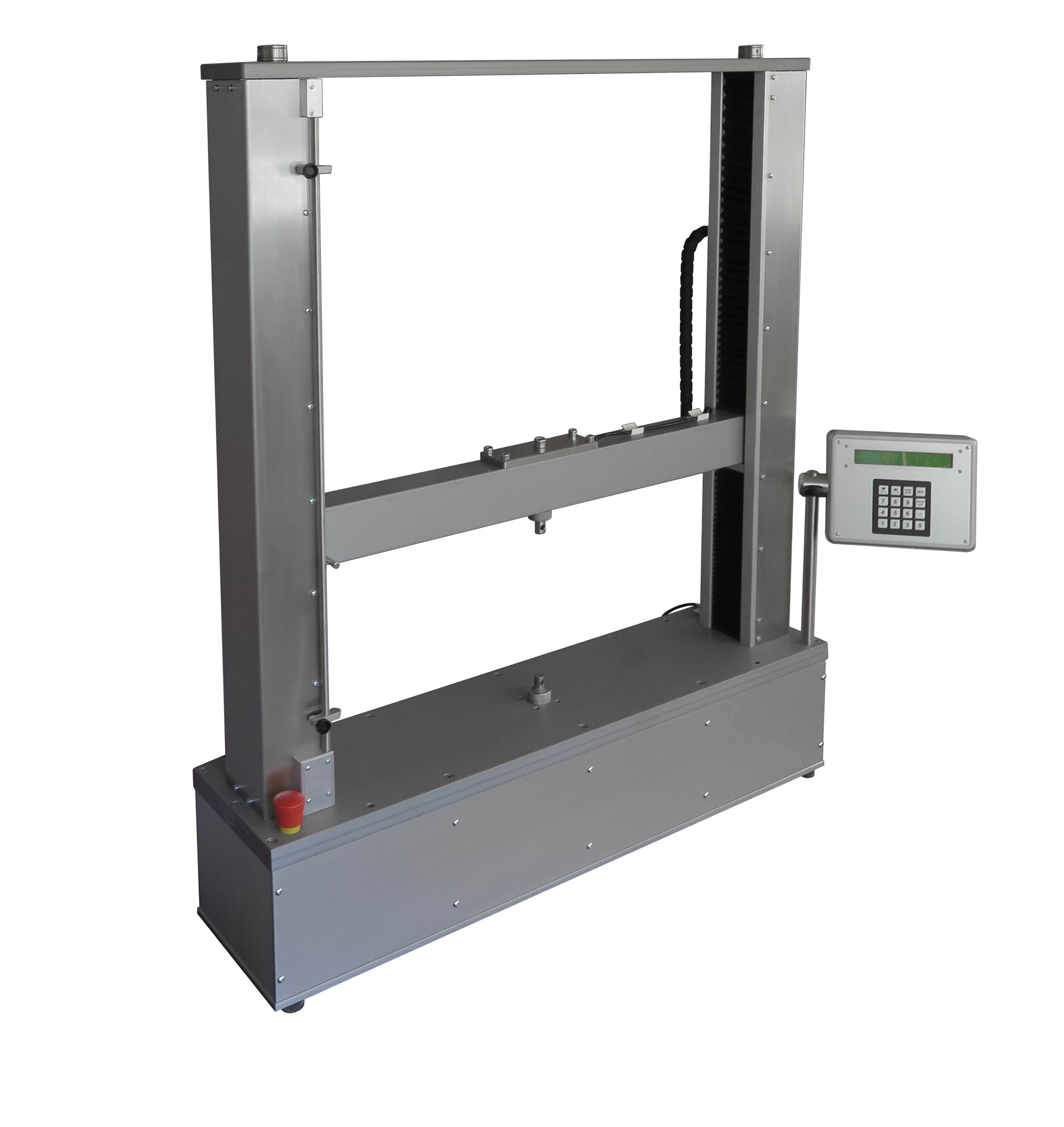

Z10-X700-W800

Prüfmaschine  10 kN

700 mm Verfahrweg

lichte Weite 800 mm



Description: GrößenänderungZ10-X700-W800--TH36-400

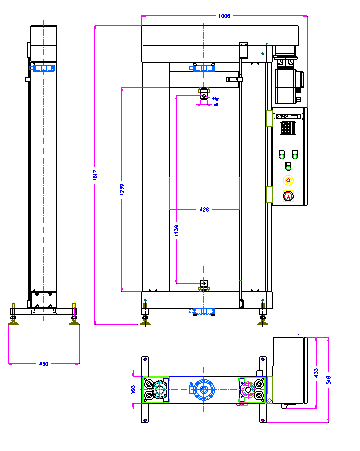

Z20-X1200
Prüfmaschine  20 kN
1200 mm Verfahrweg
lichte Weite 400 mm

Z50-X1200
Prüfmaschine 50 kN
1200 mm Verfahrweg
lichte Weite 400 mm



Description: GrößenänderungZ20-Z50-X1100mm-W428mm

Drehmomentprüfstand TH 3800

Description: GrößenänderungGrößenänderungth3800-2

Stand: AK 17 Feb 2016

-----------------------------------------------------------------------------------------------------------------

Description: TH11-20+BR-logo
